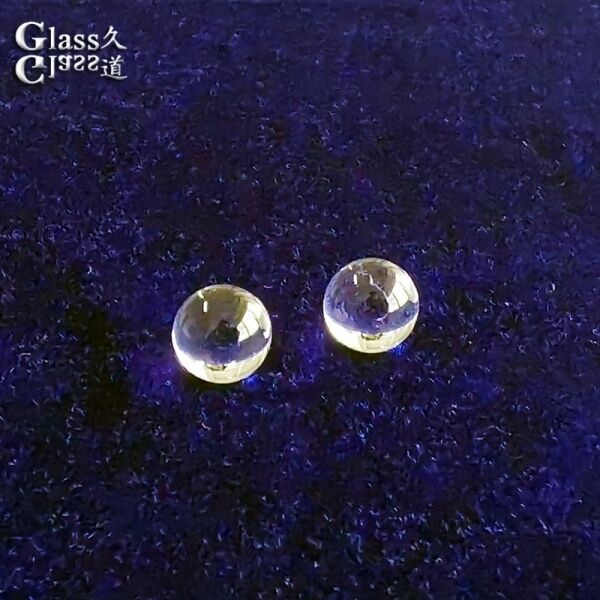

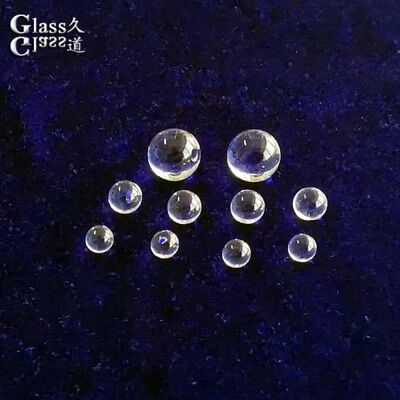

Esfera óptica de vidro de coroa de alta precisão para obtenção de imagens de alta qualidade

Lentes ópticas de vidro de coroa de alta precisão para obtenção de imagens de alta qualidade

1. Material e Forma

• Material principal: Feito de vidro de coroa óptica, mais comumente N-BK7 (BK7) ou B270.

• Fator de forma: uma lente esférica perfeita ou lente hemisférica.

• Finalização: apresenta um acabamento de superfície polido e óptico para minimizar a dispersão e os danos subterrâneos.

2. Propriedades-chave

• Esfericidade de alta precisão: tolerância extremamente apertada à redondeza (por exemplo, < 1μm de desvio) para garantir uma refração previsível e uniforme.

• Excelente homogeneidade: Alta uniformidade do material (baixas estrias) para evitar distorções internas da frente de onda.

• Transmissão de banda larga: Alta eficiência de transmissão no espectro visível (aproximadamente 400-700 nm) e no infravermelho próximo (NIR).

• Baixa aberração cromática: herda a propriedade de baixa dispersão (alto número de Abbe) do vidro da coroa, reduzindo a franja de cor.

• Comprimento focal curto: fornece distâncias focais traseiras muito curtas, permitindo projetos ópticos compactos.

3Funções primárias

• Colimação e Foco: Pode colimar a luz de uma fibra ou focar a luz colimada em um ponto muito pequeno.

• Expansão/Redução do feixe: Usado em imagens simples 1:1 ou para ajustar diâmetros de feixe.

• Acoplamento óptico: Frequentemente usado para acoplar eficientemente a luz entre fibras ópticas, lasers e detectores.

4Aplicações comuns

• Comunicações por fibra óptica: Para colimar a saída da luz ou focalizar a luz em fibras monomodo e multimodo.

• Endoscopia e Imagem Médica: Como micro-lentes em sondas em miniatura e cateteres de imagem.

• Sistemas a laser: para manipulação de feixe em módulos a laser de diodos, scanners de códigos de barras e sensores LiDAR.

• Sensores e detectores: Usados em conjuntos de fotodiodos e cabeças de sensores ópticos para coletar e direcionar a luz.

• Instrumentação de precisão: integrada em microscópios confocais, interferômetros e outros equipamentos de laboratório.
